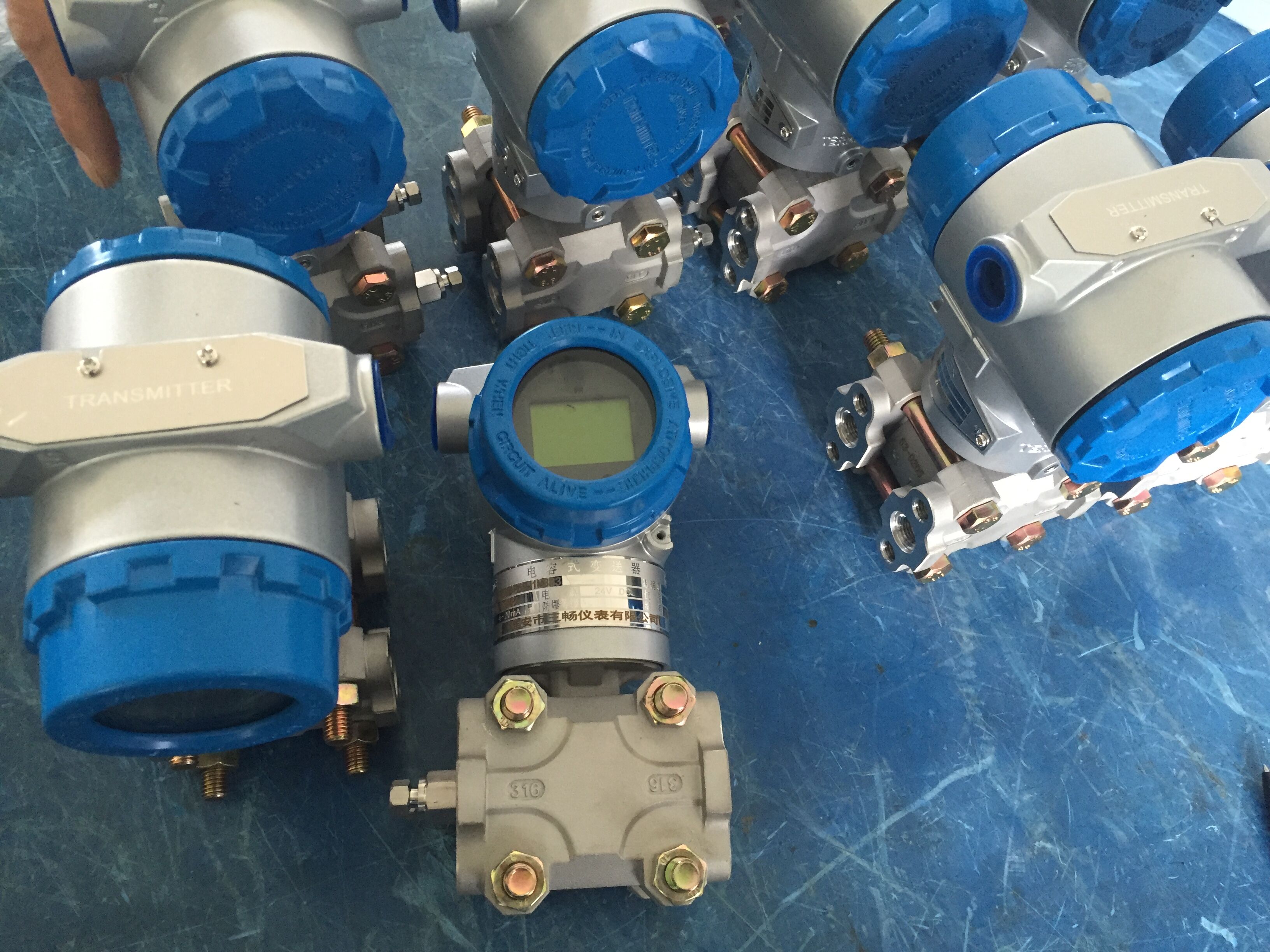

兩線制、三線制、四線制壓力變送器接線方式

作時間:2015-08-21  來源:  作者:


 兩線制、三線制、四線制壓力變送器接線方式wBJ壓力變送器_差壓變送器_液位變送器_溫度變送器

 二線制 / 三線制 / 四線制變送器的連接wBJ壓力變送器_差壓變送器_液位變送器_溫度變送器


圖 1 為二線制變換器的接線圖。 直流電源 U( 24V )通過兩根線向現場的變換器供電,同時這兩根線又是輸出信號( 4~20mA )的傳輸線。輸出的電流信號需經過標準電阻 RL=250Ω 轉換為電壓 UL=IRL= ( 1~5 ) U 送至控制器。 這種二線制變換器的特點是只用于檢測信號而沒有控制功能。
二線制變換器的連接圖

三線制變換器的接線圖如圖 2 所示,電流輸出系統除了兩根電流傳輸線以外,還有一根電源線向變壓器提供電源。 三線制就是電源正端用一根線,信號輸出正端用一根線,電源負端和信號負端共用一根線。 其供電大多為 DC 24V , 輸出信號有 DC4-20mA ,負載電阻為 250Ω 或者 DC0-10mA ,負載電阻為 0-1.5kΩ ;有的還有 mA 和 mV 信號,但負載電阻或輸入電阻,因輸出電路形式不同而數值有所不同。
三線制變換器的接線圖

由于 DC4-20mA 、 DC 1-5V 信號制的普及和應用,在控制系統應用中為了便于連接,就要求信號制的統一, 為此要求一些非電動單元組合的儀表, 如在線分析、 機械量、 電量等儀表, 能采用輸出為DC4-20mA 信號制,但是由于其轉換電路復雜、功耗大等原因,難于全部滿足上述的三個條件而無法做到兩線制,就只能采用外接電源的方法來做輸出為DC4-20mA 的四線制變送器了。 四線制變送器供電大多為 AC 220V ,也有供電為 DC24V 的。 輸出信號有 DC 4-20mA , 負載電阻為 250Ω , 或者 DC 0-10mA , 負載電阻為 0-1.5kΩ ; 的還有 mA 和 mV 信號,但負載電阻或輸入電阻,因輸出電路形式不同而數值有所不同,如圖 4.3 所示。
四線制變換器的接線圖
輸入接收儀表的是電流信號, 如將電阻 RL 并聯接入時,則接收的就是電壓信號了。 由于各種變送器的工作原理和結構不同,從而出現了不同的產品,也就決定了變送器的兩線制、三線制、四線制接線形式。
